P/Wスイッチ 照度アップ作戦 その2

単純にLEDに変えただけでは明るさを得られなかった。拡散加工も満足得られる程に照度アップすることはなかったので、さらなる照度アップを目指して加工します。
ネタ元となったのは、毎度お世話になっております「Eastender's life with GT-R」の以下のエントリー
- R32のP/Wスイッチを研究してみる
- R32のP/Wスイッチを研究してみる(2)。
- R32のP/Wスイッチを研究してみる(3)。

その結果、昼間の撮影でも点灯してるのがわかるくらいに、明るくなりました。今回は補正かけてません。

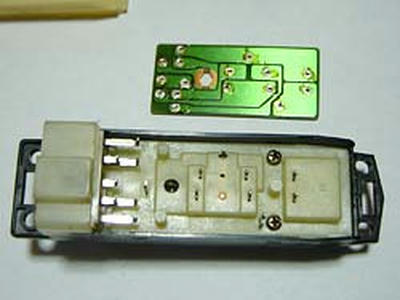

スイッチを分解して、基盤の半田を吸い取り外します。

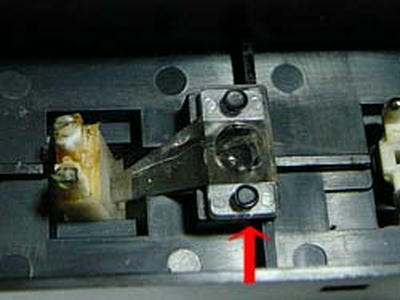

基盤を外した後、見えてるネジ2本を外し、更に分解すると中はこの様になってますので、矢印の透明樹脂パーツを外します。


そこへ透明樹脂のついていた溝に沿って3mmLEDを滑り込ませ、ホットボンドで固定。

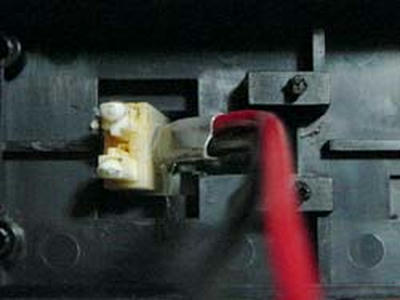

本来バルブのソケットが通る穴から配線を出して、画像の様に装着。極性については9月14日の記事を参考にしてください。

基盤を元通りに半田付けして、組み立てたら完成。


■■
Eastender's life with GT-R」 - GTROC Official Member's Blog

拍手[0回]

2005.10.12 (Wed) | Comments(2) | my R32 | Edit |

コメント

バルブのみでは部品として出て来ませんね。
でも普通のバルブなら、
暗いので、あってもなくても同じような感じですけど・・・

2006. 05. 08 - 22:26 | tomosang | URL [編集]

ここの、バルブは、純正品でも、パーツとして出るのか、わかりますでしょうか?本当は、私も、LEDにしたいのですが、手持ちの予備品を開けてみたのですが、????でした。宜しくお願いします。

2006. 05. 08 - 02:03 | kantoku [編集]
