LED化 第２弾
「エアコンイルミのLED化」に続く第２弾は、パワーウィンドースイッチのイルミLED化です。光ることすら知らない人が多そうな場所です。
本当は他の場所の作業をしていたのですが、ちょっとした勘違いをしてしまい、お見せ出来ません。仕上がりとしては、中身は見えないし、動作的にも問題ないのだけど、レポートとなると工程として中身も見せなくてはいけなくなるので、webでの紹介はとりあえず後回しです（予備パーツ手配中）。
今回も詳細はサイトのメンテナンスに書いてありますので、コチラでは簡単に。
パワーウィンドースイッチに関しては、実に簡単です。ソケットから電球を抜いてLEDに入れ替えるだけ。
エアコンパネルの時にわからずに他から引いた電源の極性ですが、Osamyさんのブログエントリー「便利なツール！？」掲載画像を見て”ピンッ！”と来ました。
車両側の配線を見ればいい。
基盤から経路をたどると、スイッチ側ハーネスの以下の二箇所にたどり着きます。
この二箇所と繋がる車体側ハーネスの配線色を確認すると、黒点側から黒い配線が出てました。よって上が－（マイナス）、下が＋（プラス）。

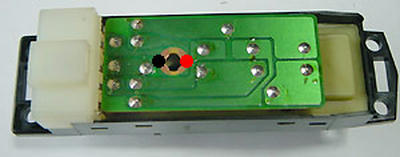

つまり、基板上では黒点箇所が－（マイナス）、赤点箇所が＋（プラス）ということとなります。
で、完成がこれ。
スローシャッターで撮影したものを、更にフォトショで補正かけてます。はっきりいって、ぼんやりと光っている程度の照明です。これなら無くてもいいか、と（笑）
■■
